浦項股份有限公司成功申請一項名為“奧氏體系不銹鋼及其制造方法”專利

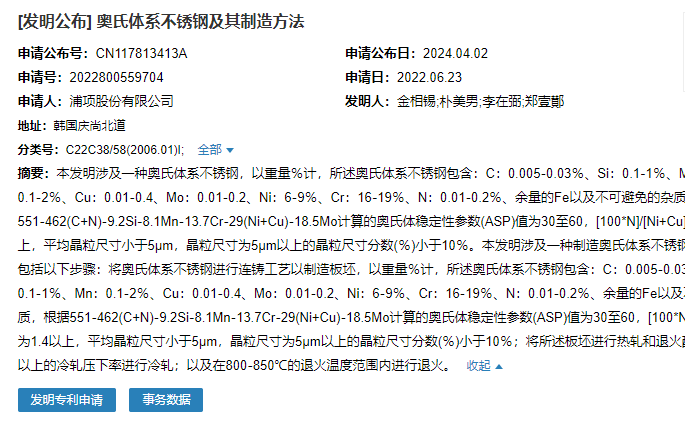

4月2日，浦項股份有限公司成功申請一項名為“奧氏體系不銹鋼及其制造方法”專利，申請公布號CN117813413A，申請日期為2022年6月23日。
該發(fā)明涉及一種奧氏體系不銹鋼，以重量％計，所述奧氏體系不銹鋼包含：C：0.005 0.03％、Si：0.1 1％、Mn：0.1 2％、Cu：0.01 0.4、Mo：0.01 0.2、Ni：6 9％、Cr：16 19％、N：0.01 0.2％、余量的Fe以及不可避免的雜質(zhì)，根據(jù)551 462(C+N) 9.2Si 8.1Mn 13.7Cr 29(Ni+Cu) 18.5Mo計算的奧氏體穩(wěn)定性參數(shù)(ASP)值為30至60，[100*N]/[Ni+Cu]值為1.4以上，平均晶粒尺寸小于5μm，晶粒尺寸為5μm以上的晶粒尺寸分數(shù)(％)小于10％。本發(fā)明涉及一種制造奧氏體系不銹鋼的方法，其包括以下步驟：將奧氏體系不銹鋼進行連鑄工藝以制造板坯，以重量％計，所述奧氏體系不銹鋼包含：C：0.005 0.03％、Si：0.1 1％、Mn：0.1 2％、Cu：0.01 0.4、Mo：0.01 0.2、Ni：6 9％、Cr：16 19％、N：0.01 0.2％、余量的Fe以及不可避免的雜質(zhì)，根據(jù)551 462(C+N) 9.2Si 8.1Mn 13.7Cr 29(Ni+Cu) 18.5Mo計算的奧氏體穩(wěn)定性參數(shù)(ASP)值為30至60，[100*N]/[Ni+Cu]值為1.4以上，平均晶粒尺寸小于5μm，晶粒尺寸為5μm以上的晶粒尺寸分數(shù)(％)小于10％；將所述板坯進行熱軋和退火酸洗后以60％以上的冷軋壓下率進行冷軋；以及在800 850℃的退火溫度范圍內(nèi)進行退火。
（來源：國家知識產(chǎn)權局）
聲明：
以上內(nèi)容轉載自51不銹鋼網(wǎng)，如有侵權請告知刪除。
